Nvidia respalda expansión de clústeres de enfriamiento líquido directo para centros de datos

1. Anatomía del Límite Físico: El Colapso de la Refrigeración por Aire en Cómputo Exaescala

Durante más de cuatro décadas, la industria de los centros de datos operó bajo el paradigma del enfriamiento por aire: pisos técnicos sobreelevados, pasillos fríos y calientes confinados, y gigantescas unidades de aire acondicionado de precisión (CRAC/CRAH) impulsando metros cúbicos de aire frío a través de ventiladores axiales de alta velocidad. Este modelo fue suficiente para racks tradicionales de servidores empresariales x86, cuyos consumos oscilaban entre los 5 kW y 15 kW por gabinete.

Sin embargo, el advenimiento de los modelos fundacionales de inteligencia artificial y el entrenamiento a gran escala pulverizaron estas premisas termodinámicas. Un único rack de cómputo moderno integrado con arquitecturas de Nvidia alberga decenas de microprocesadores y aceleradores gráficos interconectados mediante conmutadores NVLink que disipan decenas de kilovatios en un volumen físico de apenas un metro cuadrado.

A estas densidades, la conductividad térmica del aire seco (aproximadamente 0,026 W/m·K a temperatura ambiente) impone una barrera física infranqueable. Intentar enfriar un gabinete de 120 kW mediante convección forzada de aire requeriría flujos volumétricos de aire tan extremos que la energía consumida únicamente por los ventiladores superaría el 30% del consumo de los propios microprocesadores, además de generar niveles de ruido acústico incompatibles con cualquier estándar industrial. Por consiguiente, la transición al enfriamiento líquido ha dejado de ser una opción experimental de nicho para convertirse en la única ruta de viabilidad física de la computación acelerada.

"Hemos alcanzado el límite absoluto de lo que el aire puede disipar en microelectrónica de alta densidad. El líquido posee una capacidad calorífica más de 3.000 veces superior a la del aire por unidad de volumen y transfiere calor 25 veces más rápido. Con las nuevas arquitecturas aceleradas, el enfriamiento líquido directo al silicio no es un lujo de overclocking, sino una ley de la termodinámica aplicada a la que la industria del centro de datos debe adaptarse de inmediato para sostener el avance de la inteligencia artificial."

2. Arquitectura de Enfriamiento: Bucles Cerrados, Bloques Fríos y Unidades CDU

El esquema respaldado por Nvidia y adoptado por los principales fabricantes de servidores (como Dell Technologies, HPE, Supermicro y Lenovo) se basa en una arquitectura de enfriamiento líquido directo al chip (Direct-to-Chip / Cold Plate) estructurada en circuitos hidráulicos redundantes:

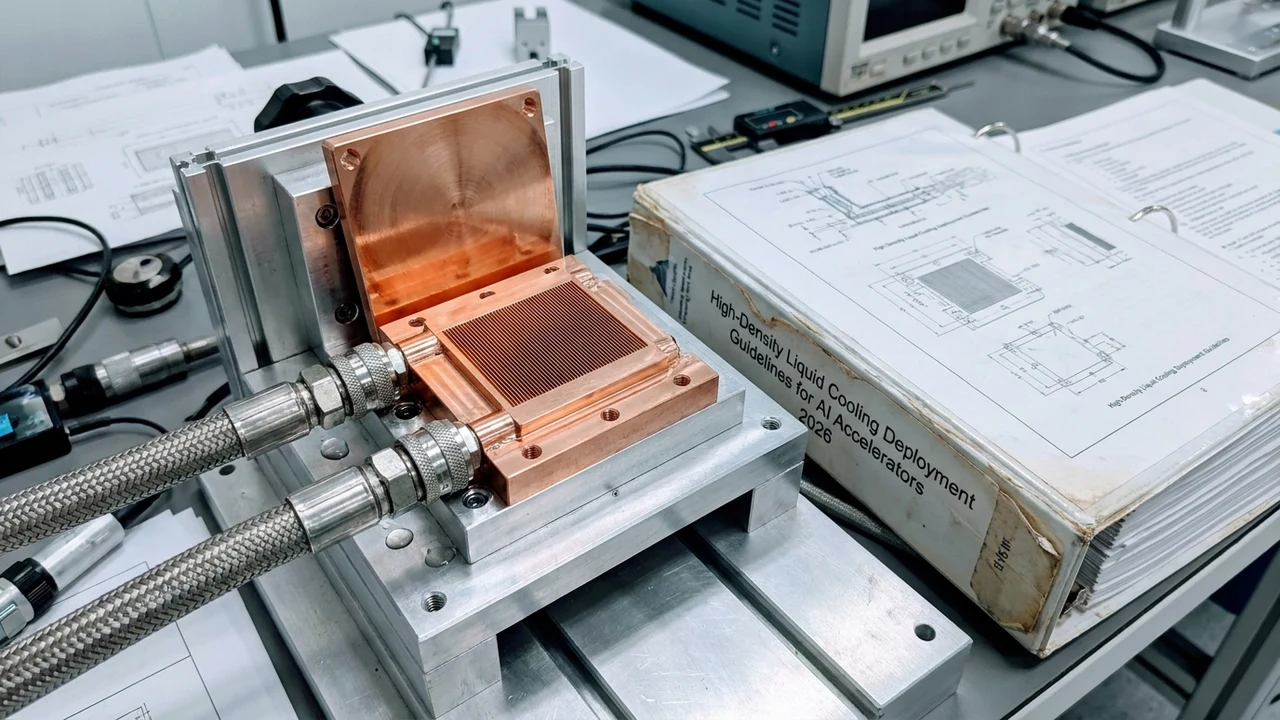

• Placas Frías de Microcanales de Cobre (Micro-Channel Cold Plates): Diseñadas para montarse en contacto directo con el encapsulado del procesador y los módulos de memoria de alto ancho de banda (HBM3e). En su interior, una matriz de microcanales maquinados con tolerancias micrométricas guía el fluido refrigerante a milímetros del silicio caliente, optimizando el coeficiente de transferencia de calor y manteniendo la temperatura de juntura (Tj) por debajo de los 70 °C.
• Unidades de Distribución de Refrigerante (CDU - Cooling Distribution Units): Actúan como el corazón circulatorio del clúster de cómputo. Estas estaciones compactas aíslan el circuito primario del edificio del circuito secundario del rack mediante intercambiadores de calor de placas de acero inoxidable, regulando la presión, el caudal volumétrico y filtrando micropartículas para prevenir la cavitación y la obstrucción en las bombas hidráulicas.
• Fluidos Refrigerantes Dieléctricos y Mezclas de Agua-Glicol: Los sistemas emplean fluidos basados en agua desmineralizada de ultra pureza combinada con inhibidores de corrosión y biócidas (o mezclas de propilenglicol inhibido), eliminando el riesgo de proliferación biológica y corrosión galvánica entre metales disímiles (cobre, aluminio, acero) en el bucle cerrado.
• Conectores Rápidos Antigoteo (Quick Disconnects - QD): Interfaces mecánicas de grado aeroespacial que permiten a los operadores de mantenimiento retirar o reemplazar un módulo de cómputo en caliente sin verter una sola gota de líquido sobre los componentes electrónicos activos.

3. Análisis Financiero y FinOps: CapEx Hidráulico vs. Reducción Radical del PUE y OpEx

El rediseño de centros de datos para admitir refrigeración líquida directa altera drásticamente la estructura de costos operativos y de inversión de capital:

1. Inversión Inicial de CapEx en Infraestructura Mecánica: Construir o readaptar un centro de datos para refrigeración líquida directa incrementa el gasto inicial de capital entre un 20% y un 35% respecto a una instalación tradicional de aire, debido a la necesidad de instalar tuberías de distribución hidráulica de acero, bombas redundantes, CDUs y sistemas avanzados de detección de fugas por cable sensor.
2. Desplome del PUE (Power Usage Effectiveness) y Ahorro Eléctrico Masivo: En un centro de datos convencional por aire, el indicador PUE suele oscilar entre 1,50 y 1,75 (lo que significa que por cada megavatio consumido en servidores se requieren 0,5 a 0,75 MW adicionales solo para climatización). Con enfriamiento líquido directo y el uso de enfriadores secos (dry coolers) con rechazo térmico en bucle cerrado, el PUE se reduce a niveles de 1,10 a 1,18, generando un ahorro directo de energía eléctrica superior al 40% en costos de climatización.
3. Período de Amortización (Payback Period): Para un clúster de IA mediano de 2 MW de potencia de cómputo, el ahorro derivado del menor consumo eléctrico en climatización compensa el sobrecosto de CapEx en un plazo de entre 18 y 24 meses de operación continua.

4. Implicancias y Oportunidades para Empresas y PyMEs en Argentina y la Región

Para el ecosistema tecnológico de Argentina y América del Sur, la revolución del enfriamiento líquido genera impactos estratégicos particulares:

Las instalaciones de colocación de centros de datos en Buenos Aires y el Gran Buenos Aires enfrentan el reto urgente de la actualización física. Muchos datacenters corporativos construidos hace una o dos décadas están diseñados para soportar un máximo de 5 a 8 kW por rack. Los proveedores locales de nube e infraestructura compartida no podrán albergar equipamiento de IA moderno a menos que ejecuten proyectos de adecuación hidráulica en sus salas blancas.

Asimismo, Argentina posee ventajas geográficas extraordinarias que podrían convertirla en un polo global de cómputo de IA sustentable. Las provincias patagónicas (como Río Negro, Chubut, Santa Cruz y Tierra del Fuego) ofrecen temperaturas medias anuales bajas y vientos constantes ideales para esquemas de refrigeración por aire exterior libre (free-cooling) e intercambiadores térmicos directos sin consumo intensivo de agua, sumado a la disponibilidad de energía renovable eólica e hidroeléctrica a costos competitivos.

Por otra parte, la industria electromecánica y metalúrgica nacional, con vasta experiencia en piping de precisión y calderería para el sector petrolero y nuclear, tiene la oportunidad de desarrollar componentes de refrigeración líquida (módulos CDU, manifolds de acero inoxidable y bastidores de servidores) para abastecer a la creciente demanda regional de datacenters.

5. Hoja de Ruta de Modernización Térmica en 4 Pasos para Operadores de Centros de Datos

Los directores de infraestructura y gerentes de datacenters que planean incorporar cargas de trabajo de cómputo acelerado deben seguir una hoja de ruta ordenada:

1. Auditoría Estructural de Carga y Capacidad de Potencia por Rack: Evaluar la capacidad portante de las losas de hormigón (ya que los racks con fluidos refrigerantes y clústeres densos pueden pesar entre 1.200 kg y 1.800 kg por gabinete) y verificar la acometida eléctrica para asegurar que la densidad por metro cuadrado pueda escalar sin provocar cuellos de botella térmicos.
2. Implementación Híbrida Inicial (In-Row CDUs y Puertas Traseras Líquidas): Para centros de datos existentes donde no sea factible reemplazar el tendido mecánico centralizado de inmediato, adoptar soluciones modulares como intercambiadores de calor en puerta trasera (Rear Door Heat Exchangers - RDHx) o unidades CDU autónomas por hilera (In-Row), capaces de disipar hasta 60-80 kW por rack sin alterar el sistema primario del edificio.
3. Despliegue de Monitoreo Sensórico y Sistemas de Mitigación de Fugas: Instalar cuerdas sensoras de detección de líquidos con precisión milimétrica bajo los bastidores y en las bandejas colectoras de cada chasis, integradas con válvulas solenoides de corte automático de flujo e interconexión mediante protocolos SNMP/Modbus hacia la plataforma DCIM (Data Center Infrastructure Management).
4. Reutilización de Calor Residual y Alianzas de Ingeniería Especializada: Explorar proyectos de economía circular para reaprovechar el calor de retorno del circuito líquido (agua caliente entre 45 °C y 55 °C) en calefacción de instalaciones distritales o procesos industriales adyacentes. Coordinar con los consultores senior de Siglo 21 Soluciones para auditar el diseño termomecánico y garantizar el cumplimiento de normativas ASHRAE TC 9.9 y directivas de eficiencia de la Unión Europea.
