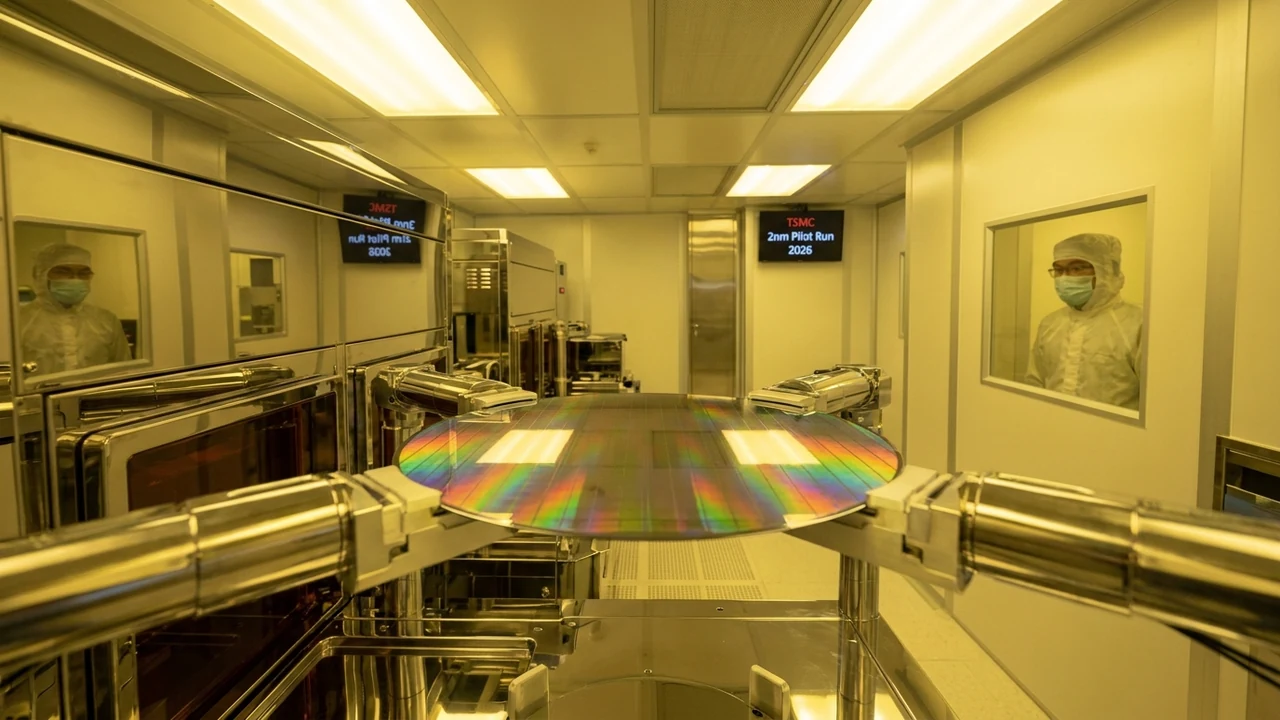

TSMC proyecta el inicio de fabricación en masa del nodo de 2 nanómetros para aceleradores de cómputo en 2026

1. Anatomía y Contexto: El Límite Termodinámico de FinFET y la Era de las Nanocapas GAA

Durante más de una década, la tecnología FinFET (Fin Field-Effect Transistor) sustentó los mayores avances de la microelectrónica mundial, desde los teléfonos inteligentes modernos hasta los supercomputadores de investigación molecular. Sin embargo, al reducir las geometrías por debajo de los 3 nanómetros, las aletas de silicio verticales de FinFET alcanzaron barreras físicas y electrostáticas infranqueables: fugas cuánticas de corriente a través del sustrato, degradación del control de compuerta y una acumulación insostenible de resistencia parásita en las interconexiones metálicas.

Para superar estos cuellos de botella termodinámicos, la fundición taiwanesa ha desarrollado su arquitectura N2 basada en nanocapas de silicio apiladas horizontalmente, donde el material dieléctrico y la compuerta metálica rodean por completo cada canal conductor en sus cuatro caras (Gate-All-Around o nanosheets). Este confinamiento electrostático total reduce drásticamente las corrientes de fuga subumbral, posibilitando que los transistores conmuten a tensiones operativas significativamente menores (por debajo de 0.7V) mientras entregan mayor corriente de activación por unidad de área física.

El contexto geopolítico y comercial no podría ser más urgente. Con la demanda desbordada de unidades de procesamiento gráfico (GPU) y procesadores tensoriales (TPU) por parte de gigantes de la nube como Nvidia, AMD, Apple, Google y Microsoft, la capacidad de empaquetar decenas de miles de millones de transistores adicionales en un solo troquel (die) determinará la viabilidad económica y ambiental de los futuros centros de datos masivos.

"El nodo N2 representa la transformación arquitectónica más profunda que hemos ejecutado desde la introducción de FinFET. Al combinar transistores de nanocapas GAA con la entrega de energía por la cara posterior, rompemos la barrera de la congestión de interconexiones y ofrecemos a los diseñadores de procesadores un lienzo sin precedentes para acelerar el entrenamiento e inferencia de modelos fundacionales con una eficiencia de vatios por teraflop que transformará la industria."

2. Arquitectura Técnica Profunda: Nanocapas N2, Redes BSPDN y Fotolitografía EUV de Alta Abertura

La plataforma litográfica N2 de TSMC integra avances multidisciplinarios en física del estado sólido, ingeniería de materiales y litografía ultravioleta extrema:

• Estructura de Nanocapas GAA NanoFlex: La arquitectura permite a los diseñadores de silicio mezclar y combinar diferentes anchos de nanocapas dentro del mismo bloque de celdas estándar. Nanocapas más anchas proporcionan mayor corriente para rutas de reloj y aceleradores críticos de cálculo, mientras que nanocapas más estrechas minimizan el consumo estático para cachés SRAM de alta densidad y bloques de control.
• Redes de Suministro de Energía por la Cara Posterior (BSPDN / Super Power Rail): Tradicionalmente, tanto las líneas de alimentación de corriente (Vdd y Vss) como las complejas capas de enrutamiento de señales lógicas compartían el frente de la oblea de silicio, creando una congestión masiva de cables microscópicos y pérdidas de tensión (IR drop). N2 traslada las pistas gruesas de distribución eléctrica a la parte trasera del silicio mediante vías microscópicas a través del silicio (Through-Silicon Vias - TSVs), liberando el 100% de la cara frontal para señales lógicas de alta velocidad y reduciendo la resistencia parásita en más del 20%.
• Litografía EUV Avanzada con Doble Exposición: Mediante sistemas de escaneo EUV de longitud de onda de 13.5 nm optimizados, TSMC refina los patrones de contacto y compuerta, alcanzando pasos de interconexión (metal pitch) extremadamente compactos sin inducir defectos estocásticos durante la fase de transferencia química.
• Empaquetado CoWoS-L y Chiplets 3D: La integración de troqueles en nodo N2 se complementa con tecnologías de empaquetado avanzado CoWoS (Chip-on-Wafer-on-Substrate) e interposers de silicio pasivo, permitiendo enlazar múltiples chiplets lógicos con memorias HBM4 contiguas con anchos de banda bidireccionales que superan los terabytes por segundo.

3. Análisis Financiero y FinOps: CapEx Litográfico, Costo por Oblea y Rendimiento Energético en Centros de Datos

La transición hacia obleas de 2 nanómetros redefine la economía de escala y los presupuestos de inversión de capital de toda la industria tecnológica:

1. Inversión en CapEx de Fundición y Costo de Fabricación: El coste de desarrollo y puesta a punto de una línea de producción masiva para N2 supera los 20.000 millones de dólares por fábrica (Fab), lo que empujará el precio comercial de una sola oblea de 300 mm de 2 nm por encima de los 30.000 dólares. Sin embargo, para los fabricantes de chips de IA, este coste unitario se compensa con creces por la densidad computacional resultante por milímetro cuadrado.
2. Impacto en FinOps y Costo Total de Propiedad (TCO) de Datacenters: La energía eléctrica constituye hoy el componente de coste operativo más crítico en el cómputo de frontera. Al ofrecer entre un 25% y un 30% de reducción en consumo de energía a igual rendimiento de frecuencia respecto a los 3 nm, un clúster de 100.000 aceleradores de 2 nm ahorra decenas de megavatios de potencia continua, traduciéndose en decenas de millones de dólares anuales en facturación eléctrica ahorrada.
3. Riesgo de Rendimiento (Yield) y Curva de Maduración: En las etapas iniciales de 2026, los índices de rendimiento de troqueles funcionales por oblea serán más ajustados, reservando los primeros lotes de producción para clientes de volumen masivo y márgenes elevados como Apple y los principales aceleradores de hiperescala de Nvidia.

4. Implicancias y Oportunidades para Empresas, Telecomunicaciones y PyMEs en Argentina y América Latina

Si bien la fabricación de obleas avanzadas de 2 nanómetros está concentrada físicamente en Taiwán, el impacto y las oportunidades de esta revolución repercuten de forma directa en el mercado corporativo de América Latina:

En primer lugar, la disponibilidad de procesadores de 2 nanómetros permitirá que las instancias de computación en la nube de nivel básico y medio ofrezcan capacidades de inferencia local de modelos de IA con una fracción del costo actual por llamada a API. Las empresas argentinas, bancos y plataformas de comercio electrónico que actualmente enfrentan limitaciones de presupuesto para correr modelos de razonamiento continuo podrán contratar instancias cloud con un costo unitario por token sustancialmente más bajo.

En segundo lugar, se abrirá un mercado estratégico para el diseño de circuitos integrados específicos (ASICs) fabless en la región. Centros de investigación en microelectrónica y startups regionales de hardware pueden aprovechar kits de diseño de procesos (PDKs) y herramientas de síntesis asistidas por IA para diseñar subsistemas especializados (aceleradores para visión computacional agrícola, procesamiento de señales satelitales o cifrado bancario) que luego pueden enviarse a fabricar bajo esquemas de oblea compartida (multi-project wafer - MPW), cerrando la brecha de competitividad tecnológica.

5. Hoja de Ruta Técnica: Checklist de Preparación para la Nueva Generación de Cómputo N2

Para directores de tecnología, arquitectos de sistemas y líderes de infraestructura que planifican la adopción de la próxima generación de silicio en sus operaciones, el equipo de Siglo 21 Soluciones sugiere la siguiente hoja de ruta en 4 fases:

1. Evaluación de Eficiencia Energética y Auditoría de Cargas Actuales: Medir el consumo específico de vatios por transacción o inferencia en la flota actual de servidores e instancias cloud, identificando qué servicios consumen excesivos ciclos de cómputo debido a arquitecturas de microprocesador obsoletas.
2. Diseño de Arquitecturas Orientadas a Chiplets y Paralelismo: Adaptar las aplicaciones corporativas y motores analíticos para que aprovechen entornos con un elevado conteo de núcleos lógicos y canales masivos de memoria HBM, asegurando que el software no sufra bloqueos de contención por hilos monohilo.
3. Planificación de Contratos de Capacidad Cloud de Siguiente Generación: Iniciar diálogos estratégicos con proveedores de nube pública para evaluar la disponibilidad y esquemas de precios de instancias basadas en silicio N2, evaluando cláusulas de migración anticipada para workloads de alto consumo.
4. Implementación de Telemetría Térmica y Gestión Térmica Dinámica: Para organizaciones que operan centros de datos o cuartos de servidores propios, verificar que las instalaciones eléctricas y sistemas de distribución de energía en racks cuenten con la infraestructura adecuada para alimentar nodos de altísima densidad con perfiles térmicos optimizados.
